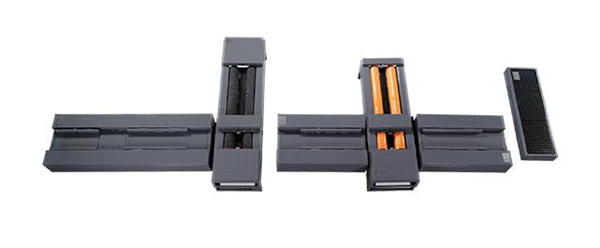

Skúšobná jazdná pruh

Model

Typ 750Q (všetky modely)

Typ 750 (dvojkolesové vozidlo)

Aplikácia

Zaťaženie kolesa (kg)

≤750

≤ 400

Šírka pneumatiky (mm)

40-250

40-250

Základňa kolies (mm)

900-2 000

900-1 700

Výbava

≥65

≥65

Vnútorná šírka zadného kolesa pravidelného trojkolesového motocykla

≥800

Vonkajšia šírka zadného kolesa bežného trojkolesového motocykla

≤ 1 600

Test zaťaženia kolesa motocykla

Veľkosť váženej dosky (L X W)

430x600; 430 x 1 000

430x300

Max. váha (kg)

750

400

Rozlíšenie (kg)

1

Indikácia

± 0,2%fs, keď je zaťaženie ≤ 10%fs;

± 2%fs, keď je zaťaženie ＞ 10%.

Celková veľkosť (LXWXH) mm

1 700x530x178

400x530x158

Skúška motocyklovej brzdy

Menovité zaťaženie (kg)

750

400

Napájanie motora (KW)

2x0,75 kW

0,75 kW

Veľkosť valca (mm)

Φ195x1 000 (dlhý valček)

Φ195x300 (krátky valček)

Φ195x300

Vzdialenosť valca (mm)

310

310

Merateľný max. brzdová sila (n)

3 000

3 000

Chyba indikácie brzdnej sily

＜ ± 3%

Napájanie motora

AC380 ± 10%

Pracovný tlak (MPA)

0,6-0,8

Celková veľkosť (LXWXH) mm

2720x750x250

1 160x750x300

Skúška rýchlosti motocykla

Menovité zaťaženie (kg)

750

400

Napájanie motora (KW)

3

3

Veľkosť valca (mm)

Φ190x1 000 (dlhý valček)

Φ190x300 (krátky valček)

Φ190x300

Vzdialenosť valca (mm)

310

310

Merateľný max. rýchlosť (km/h)

60

Rozlíšenie (km/h)

0.1

Napájanie motora

AC380 ± 10%

Pracovný tlak (MPA)

0,6-0,8

Celková veľkosť (LXWXH) mm

2 300x750x250

1 160x750x250

Zarovnanie motocyklového kolesa

Stredová vzdialenosť predných a zadných svoriek (mm)

1 447

Svorka efektívneho zdvihu (mm)

40-250

Maximálne meranie (mm)

± 10

Chyba indikácie (mm)

± 0,2

Pracovný tlak (MPA)

0,6-0,8

Celková veľkosť (LXWXH) mm

2 580x890x250

Motocyklová svorka

Svorka účinnej dĺžky (mm)

1 000

Svorka efektívneho zdvihu (mm)

50-250

Tlak zdroja (MPA)

0,6-0,8

Celková veľkosť (LXWXH) mm

1 430 x 900x321
