Náš valčekový tester bŕzd má logický dizajn, robustný a odolný vo svojich komponentoch, presný v meraní, jednoduchý na obsluhu, komplexný vo funkciách a jasný na displeji. Výsledky merania a navádzacie informácie je možné zobraziť na obrazovke LED.

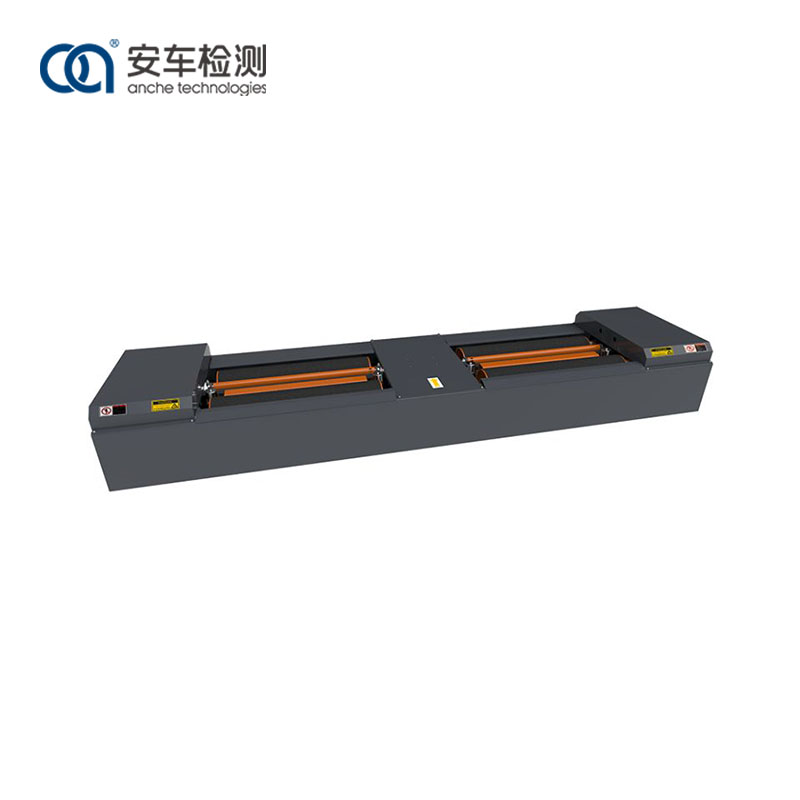

Valčekový tester bŕzd Anche 13-Ton dokáže otestovať maximálnu brzdnú silu kolies, brzdnú silu kolies, rovnováhu brzdnej sily (rozdiel medzi brzdnými silami ľavého a pravého kolesa) a čas koordinácie brzdenia, čím vyhodnotí brzdný výkon jednej nápravy. a celé vozidlo.
Prijíma nerovnomerný dizajn valca a zastavuje motor s tretím valcom, aby sa znížilo odieranie valca v procese testovania;
Povrch valca je ošetrený korundom a koeficient adhézie je blízky skutočnému stavu povrchu vozovky;
Je použitý vysoko presný snímač brzdnej sily;
Používa jedinečné zdvíhacie zariadenie na zníženie nárazu vozidiel na zariadenie a uľahčenie odchodu vozidiel.
Testovacia rýchlosť je voliteľná: 2,5-5,0 km/h
Motor je špeciálne navrhnutý a vyrobený tak, aby maximálna brzdná sila na valci spĺňala požiadavky menovitej nosnosti. Momentová skriňa prevodovky motora má spoľahlivú pevnosť a dostatočný krútiaci moment. Motor poháňa súpravy valčekov cez momentovú skriňu, aby otáčal kolesá vozidla. Keď kolesá brzdia, reakčná sila medzi pneumatikou a valčekom spôsobí výkyv momentovej skrine. Brzdná sila sa premieňa na výstup elektrického signálu cez páku na meranie sily na prednom konci momentovej skrine a na nej nainštalovaný tlakový snímač. Po spracovaní elektronickým riadiacim systémom je možné ho zobraziť prostredníctvom riadiaceho systému.
Pre pohodlie vozidiel vstupujúcich a vychádzajúcich z testera je zariadenie vybavené ľavým a pravým nezávislým zdvíhacím nosníkom airbagu. Predtým, ako vozidlo nabehne na tester bŕzd, fotoelektrický spínač neprečíta informácie o vozidle na mieste a potom sa zdvihne lúč airbagu, čo umožní vozidlu plynulo vstúpiť do zariadenia; keď fotoelektrický spínač prijme signál na mieste, systém odošle príkaz, zdvíhací lúč klesne a kolesá sa otáčajú s valcom na kontrolu; po vykonaní kontroly sa nezávislý nosník airbagu zdvihne a vozidlo hladko vyjde z testera.
1) Je zvarený z pevnej štvorcovej oceľovej rúry a platňovej konštrukcie z uhlíkovej ocele, s presnou štruktúrou, vysokou pevnosťou a odolnosťou voči valcovaniu.
2) Prijíma vysoký a nízky valčekový dizajn s technológiou tretieho valcového zastavovacieho motora, čím sa znižuje opotrebovanie pneumatík spôsobené valčekom počas procesu kontroly.
3) Povrch valca je ošetrený korundom a koeficient adhézie je blízky skutočnému stavu povrchu vozovky.
4) Ako meracie komponenty sa vyberajú vysoko presné snímače brzdnej sily s presnými a presnými údajmi.
5) Rozhranie pre pripojenie signálu využíva dizajn leteckého konektora, ktorý zaisťuje rýchlu a efektívnu inštaláciu, stabilné a spoľahlivé údaje
Valčekový tester bŕzd Anche 13-Ton je vhodný pre rôzne priemyselné odvetvia a oblasti a možno ho použiť na automobilovom trhu s náhradnými dielmi na údržbu a diagnostiku, ako aj v testovacích centrách motorových vozidiel na kontrolu vozidiel.
Model |
ACZD-13 |
ACZD-13JZ (načítaná verzia) |
Povolené zaťaženie nápravy (kg) |
13 000 |
13 000 |
Merateľná maximálna brzdná sila (N) |
40 000 × 2 |
45 000 × 2 |
Chyba indikácie brzdnej sily |
<±3% |
<±3% |
Veľkosť valca (mm) |
ф 245 × 1 100 |
ф 245 × 1 100 |
Vnútorné rozpätie valca (mm) |
800 |
800 |
Vonkajšie rozpätie valca (mm) |
3000 |
3000 |
Stredová vzdialenosť valčeka (mm) |
470 |
470 |
Výkon motora (kw) |
Výkon 2×15 kW |
Výkon 2×15 kW |
Hraničný rozmer (K*Š*V) mm |
4250 × 970 × 425 (výška je 550 s krytom dosky) |
4600 × 1320 × 750 (výška je 875 s krytom dosky) |
Forma povrchu valčeka |
korund |
korund |
Tretí valec |
Áno |
Áno |
Pracovný tlak vzduchu (Mpa) |
0,6-0,8 |
0,6-0,8 |
Metóda zdvíhania |
Zdvihnutie airbagu |
Zdvihnutie airbagu |
Napájanie motora |
AC380V±10% |
AC380V±10% |
Napájanie snímača |
DC 12V |
DC 12V |
