Hnacie kolesá vozidla poháňajú hlavný a pomocný valec, aby sa otáčali. Pri neprítomnosti šmyku na povrchu pneumatiky a valca je lineárna rýchlosť na povrchu valca jazdnou rýchlosťou vozidla. Snímač rýchlosti nainštalovaný na aktívnom valci vydáva impulzný signál a frekvencia impulzov je úmerná rýchlosti valca.
Odpor vozovky počas jazdy je simulovaný zaťažením vírivými prúdmi a translačná zotrvačnosť vozidla a rotačná zotrvačnosť nepoháňaných kolies je simulovaná systémom zotrvačnosti zotrvačníka.
Pri interakcii budiaceho prúdu stroja na vírivý prúd s rotujúcim vonkajším magnetickým poľom vzniká brzdný moment, ktorý reaguje na povrchu valca a pôsobí na tlakový snímač v tvare S cez silové rameno. Výstupný analógový signál snímača je úmerný veľkosti brzdného momentu.
Podľa príslušných fyzikálnych teorémov možno výkon P vypočítať s rýchlosťou vozidla (rýchlosťou) a ťažnou silou (krútiacim momentom).
1. Dynamometer podvozku je zvarený so štvorcovými oceľovými rúrami a vysokokvalitnými platňami z uhlíkovej ocele, s pevnou konštrukciou a vysokou pevnosťou.
2. Povrch valca je upravený špeciálnou technológiou, s vysokým koeficientom adhézie a dobrou odolnosťou proti opotrebeniu;
3. Používa sa vysokovýkonné vzduchom chladené zariadenie na absorpciu energie vírivým prúdom s vynikajúcim výkonom a jednoduchou inštaláciou;
4. Komponenty merania používajú vysoko presné snímače a snímače sily, ktoré dokážu získať presné a presné údaje;
5. Rozhranie pre pripojenie signálu využíva dizajn leteckej zástrčky, ktorý zaisťuje rýchlu a efektívnu inštaláciu a stabilné a spoľahlivé údaje;
6. Valce sú vysoko presné v dynamickom vyvážení a bežia hladko.

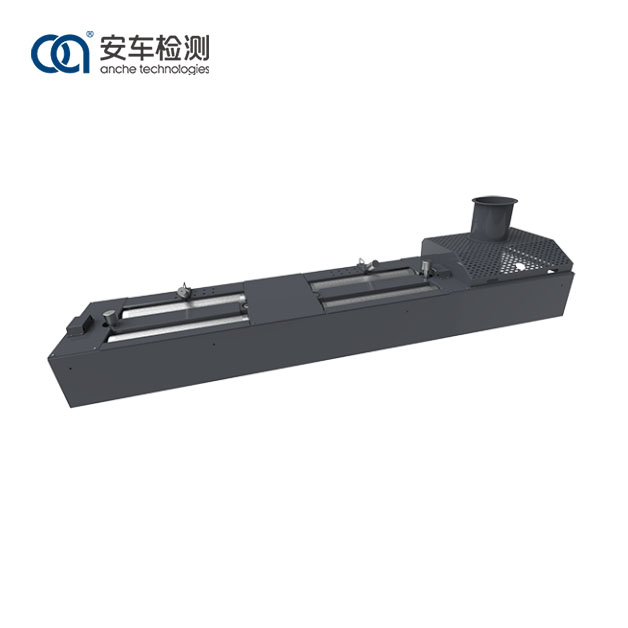

Anche 3-tonový podvozkový dynamometer je navrhnutý a vyrobený striktne v súlade s čínskymi národnými normami GB 18285 Limity a metódy merania pre výfukové znečisťujúce látky z benzínových vozidiel pri dvojrýchlostných voľnobehu a podmienkach krátkeho jazdného režimu, GB 3847 Limity a metódy merania emisií. z naftových vozidiel s voľnou akceleráciou a cyklom pripútania, ako aj HJ/T 290 Špecifikácie zariadenia a požiadavky na kontrolu kvality pre test výfukových emisií benzínových vozidiel v režime krátkeho prechodného zaťaženia, HJ/T 291 Špecifikácie zariadenia a požiadavky na kontrolu kvality výfukových plynov benzínových vozidiel emisný test v ustálenom zaťaženom režime a JJ/F 1221 Kalibračná špecifikácia pre dynamometre podvozku na testovanie emisií automobilov. Podvozkový dynamometer Anche má logický dizajn, robustný a odolný vo svojich komponentoch, presný v meraní, jednoduchý na obsluhu, komplexný vo svojich funkciách a prehľadný na displeji. Výsledky merania a navádzacie informácie je možné zobraziť na obrazovke LED.
Podvozkový dynamometer Anche je vhodný pre rôzne priemyselné odvetvia a oblasti a môže byť použitý v automobilovom trhu s náhradnými dielmi na údržbu a diagnostiku, ako aj v testovacích centrách motorových vozidiel na kontrolu vozidiel.
Model produktu |
ACCG-3 |
|
Maximálne zaťaženie nápravy |
3000 kg |
|
Veľkosť valčeka |
Φ216 × 1 000 mm |
|
Maximálna rýchlosť |
130 m/km |
|
Maximálne testovateľné Trakcia |
5 000 N (ASM)/ 5 000 N (VMAS) |
|
Roller Dynamic Presnosť vyváženia |
≥G6.3 |
|
Zotrvačnosť stroja |
907 ± 8 kg |
|
Pracovné Životné prostredie |
Zdroj |
AC 380±38V/220±22V 50Hz±1Hz |
Teplota |
0 ℃ ~ 40 ℃ |
|
Relevantné Vlhkosť |
≤ 85 % RH |
|
Hraničné dimenzie ( D׊×V) |
4 150 × 930 × 430 mm |
