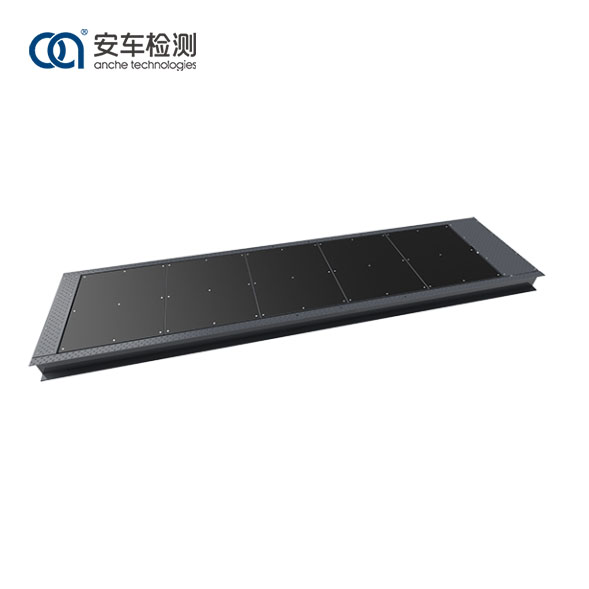

Tester bŕzd Anche plate dokáže otestovať brzdnú silu a zaťaženie nápravy (voliteľné) vozidiel, čím vyhodnotí brzdný výkon vozidla. Tester dokáže otestovať brzdný výkon vozidiel s nižším podvozkom a systémom ABS a dokáže skutočne simulovať brzdné vlastnosti vozidiel na reálnej ceste. Počas testovacieho procesu sa môže plne prejaviť predný náklon vozidla, vďaka čomu sú výsledky merania viac v súlade s podmienkami cestnej skúšky.
Princíp merania zaťaženia kolesa:
Kolesá tlačia na nosnú dosku a zaťaženie kolesa spôsobuje pružnú deformáciu mostíka napätia snímača. Napínací mostík sa stane nevyváženým a na výstupe mostíka je nevyvážené napätie. Napätie lineárne súvisí s deformáciou napínacieho mostíka a deformácia mostíka tiež lineárne súvisí s gravitáciou, ktorú prijíma. Riadiaci systém prevádza zhromaždené elektrické signály na signály zaťaženia kolesa na meranie zaťaženia kolesa.
Keď vozidlo nabehne na tester bŕzd a brzdy sa použijú silne, trenie medzi kolesami a doskou spôsobí, že nosná doska vytvorí napínaciu silu na snímač brzdnej sily. Napínací mostík snímača podlieha pružnej deformácii a napínací mostík sa stáva nevyváženým a vydáva nevyvážené napätie. Toto napätie lineárne súvisí s deformáciou napínacieho mostíka a deformácia mostíka tiež lineárne súvisí s brzdnou trecou silou, ktorú dostáva. Riadiaci systém prevádza zozbierané elektrické signály na signály brzdnej sily na základe tejto charakteristiky na meranie brzdnej sily.
1. Je zvarený z pevnej štvorcovej oceľovej rúry a platňovej konštrukcie z uhlíkovej ocele, s pevnou štruktúrou, vysokou pevnosťou a krásnym vzhľadom.
2. Testovacia doska využíva špeciálny korundový proces s vysokým koeficientom adhézie a dlhou životnosťou.
3. Komponenty merania využívajú vysoko presné snímače sily a zaťaženia kolies, ktoré dokážu získať presné a presné údaje.
4. Rozhranie pre pripojenie signálu využíva dizajn leteckého konektora, ktorý zaisťuje rýchlu a efektívnu inštaláciu a stabilné a spoľahlivé údaje.
5. Tester bŕzd má silnú kompatibilitu a môže byť kompatibilný s rôznymi modelmi vozidiel.
Tester bŕzd Anche 3-Ton je navrhnutý a vyrobený striktne v súlade s čínskymi národnými normami GB/T28529 Tester bŕzd platformy a tester bŕzd platformy JJG/1020. Má logický dizajn, robustné a odolné komponenty, presné meranie, jednoduché ovládanie, komplexné funkcie a prehľadné zobrazenie. Výsledky merania a navádzacie informácie je možné zobraziť na obrazovke LED.
Doskový tester bŕzd Anche 3-Ton je vhodný pre rôzne priemyselné odvetvia a oblasti a možno ho použiť na údržbu a diagnostiku na trhu s náhradnými dielmi pre automobilový priemysel, ako aj na kontrolu vozidiel v testovacích centrách.
Model |
ACPB-3 |
Povolené zaťaženie nápravy (kg) |
3000 |
Rozsah testu brzdnej sily kolesa (daN) |
0-1 500 |
Merateľný rozsah rázvoru (m) |
1,6-5,2 |
Rýchlosť merania (km) |
5-10 |
Chyba indikácie: hmotnosť kolesa |
±2 % |
Chyba indikácie: brzdná sila |
± 3 % |
Korundový koeficient priľnavosti |
0.85 |
Veľkosť jedného panelu (D׊) mm |
800 × 1 000 |
